BFW-40.5KV/50A-630A-4变压器套管
法兰式变压器套管主要特点如下：
1.无渗漏、密封性能好。套管密封结构选择在金属法兰之间，密封后上下法兰无缝隙，胶垫无外堀，避免了因胶垫外漏而产生的 老化、龟裂现象，所配胶垫为双线密封胶垫，确保密封可靠。
2.具有离抗震和耐破性、机械强度好，套管铝合金法兰采用航空技术生产，瓷套与法兰采用特殊工艺经卡装后粘接在一起，机械 强度高、耐腐蚀、外型美观，适合特殊环境。
3.无局部放电，电气性能好，产品经优化设计，使电场更均匀，无悬浮电位，局部放电小于10pc。
4.结构合理、安全性能好。产品设计载流裕度大，采用自体敗热和油循环敗热设计，减少和避免了导电杆在长时间或超负荷运行 时过热和烧蚀现象的发生。
5.安装方便，通用性好。套管根据国内行业特点及惯例设计，可与现有的套管实行互换，通用性好，便于选用和产品的布置。法 兰式套管减少了安装附件，减轻了劳动强度
产品所在位置：http://www.fabzotq.cn/products/bianyaqitaoguan/cimian/90.html
1.无渗漏、密封性能好。套管密封结构选择在金属法兰之间，密封后上下法兰无缝隙，胶垫无外堀，避免了因胶垫外漏而产生的 老化、龟裂现象，所配胶垫为双线密封胶垫，确保密封可靠。
2.具有离抗震和耐破性、机械强度好，套管铝合金法兰采用航空技术生产，瓷套与法兰采用特殊工艺经卡装后粘接在一起，机械 强度高、耐腐蚀、外型美观，适合特殊环境。
3.无局部放电，电气性能好，产品经优化设计，使电场更均匀，无悬浮电位，局部放电小于10pc。
4.结构合理、安全性能好。产品设计载流裕度大，采用自体敗热和油循环敗热设计，减少和避免了导电杆在长时间或超负荷运行 时过热和烧蚀现象的发生。
5.安装方便，通用性好。套管根据国内行业特点及惯例设计，可与现有的套管实行互换，通用性好，便于选用和产品的布置。法 兰式套管减少了安装附件，减轻了劳动强度
电气性能
| 技术标准 | GB/T4109-2008 | ||
| 套管类别 | 12KV级套管 | 24KV级套管 | 40.5KV级套管 |
| 干弧距离 | 195mm | 350mm | 485mm |
| 额定电压下局放 | <5pC | <5pC | <5pC |
| 额定电压 | 12KV | 24KV | 40.5KV |
| 爬电距离 | 380mm | 744mm | 1256mm |
| 60秒工频耐受电压 | 42KV | 58KV | 95KV |
| 雷电冲击耐受电压 | 75KV(峰值） | 125KV(峰值） | 200KV(峰值） |
符号说明
B-变压器用；D-单体瓷绝缘；F-复合瓷绝缘；J-有附加绝缘：W-防污；L-穿缆（或可装电流互感器），套管型号中“广前 的数字表示额定电压（KV ) 后的数字表示额定电流(A)。

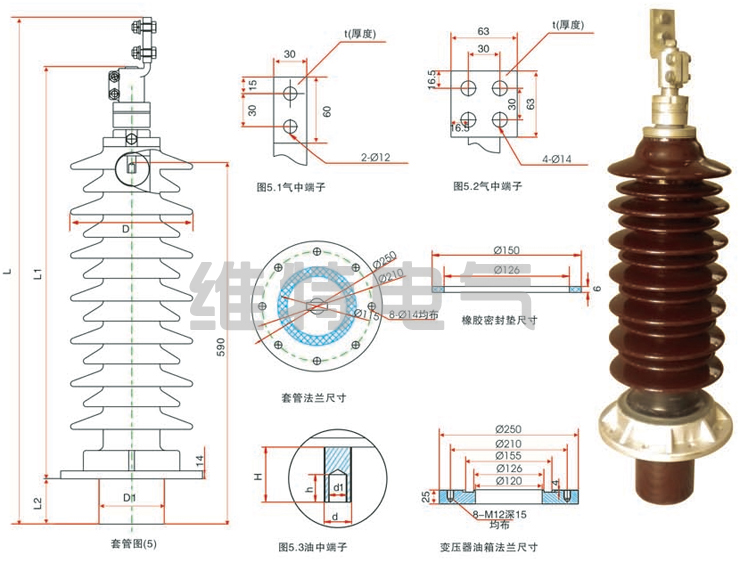

外观尺寸
套管技术参数及外形尺寸
